配電變壓器(以下簡稱配變)更換作業是配電網日常運維檢修以及改造工程中較為普遍的作業內容之一。在日常工作中,受停電范圍、停電時間及服務投訴的壓力,加之部分作業人員無知無畏、冒險作業,致使配變更換作業存在較大安全風險。為了進一步規范作業行為,杜絕違章作業,避免安全事件發生,云南(nan)變壓器廠家使用(yong)了(le)配變更(geng)換(huan)作業風險辨識(shi)及控(kong)制措(cuo)施,用以指導(dao)現場安全生產管控(kong)。
一、觸電風險防(fang)控
(1)根據配電網改造施工典型設計,配變跌落保險至高壓樁頭之間的距離為1.5米。如果采用吊車作業,無法保證吊車的臂架、吊具、輔具、鋼絲繩及吊物等與10千伏帶電部分的安全距離保證在2米及以上,觸電風險極大。
控制措施1
將配變跌落保險上(shang)端10千伏線路停電并裝設接地線,停電范圍根據線路上柱開裝設情況確定,在保證安全的前提下盡可能縮小停電范圍。
控制措施2

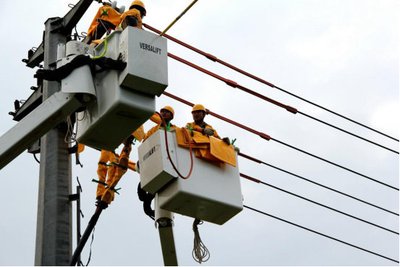

采(cai)用帶(dai)電作業(ye)方式,將(jiang)配變跌落保險上(shang)端引(yin)線從10千伏線路上解除,同時在跌落保險上端裝設接地線,然后采用吊車更換配變,作業時,吊車的臂架、吊具、輔具、鋼絲繩及吊物等與10千伏帶電部分的安全距離保證在2米及以上,現場應設專人監護,吊車車體采用不小于16平方毫米的多股軟銅線可靠接地。
控制(zhi)措施(shi)3
在地形條件允許的情況下(xia),云南變壓器廠家綜(zong)合(he)考慮變壓(ya)器臺架(jia)高(gao)(gao)度(du)、變壓(ya)器重量等因素,選擇大小合(he)適的(de)叉車進行更(geng)換,但要注(zhu)意(yi)控(kong)制叉車起升高(gao)(gao)度(du),保證(zheng)與配(pei)變跌落保險(xian)安全距離在0.7米以上,現場應設專人監護,叉車車體采用不小于16平方毫米的多股軟銅線可靠接地。
控制措施4
10千伏線路無法停電(dian)(dian)、作(zuo)(zuo)業(ye)現場(chang)又(you)不(bu)具備帶電(dian)(dian)作(zuo)(zuo)業(ye)條件,此時可采用改裝(zhuang)的(de)配(pei)變(bian)更換裝(zhuang)置(zhi)進行配(pei)變(bian)更換作(zuo)(zuo)業(ye),作(zuo)(zuo)業(ye)時應保證與(yu)配(pei)變(bian)跌落保險安全距離在0.7米(mi)以上,現場(chang)應設專人監(jian)護,全地形配(pei)變(bian)更換裝(zhuang)置(zhi)金屬外殼(ke)采用不(bu)小于16平方毫(hao)米(mi)的(de)多股軟銅(tong)線可靠接地。
控制措(cuo)施(shi)5
10千伏(fu)線(xian)路無法停電(dian)、作(zuo)業(ye)(ye)現(xian)場又不具備帶電(dian)作(zuo)業(ye)(ye)條件(jian),且上述施工機(ji)械均無法到達(da)現(xian)場,此時考慮采用鏈條葫蘆起吊的更換方式。鏈條葫蘆懸(xuan)掛位置(zhi)應處于(yu)配變高壓(ya)側接地線(xian)保護(hu)范圍之內、與跌落保險上端帶電(dian)部(bu)分(fen)安全距離保證在0.7米以上,工作(zuo)時設專(zhuan)人監護(hu)。
控制措(cuo)施6
吊車更換配變作業時,若與10千伏帶電設備安全距離滿足不了2米但在0.7米以上,應編制專項施工方案,制定防止誤碰帶電設備的可靠安全措施(如絕緣繩索固定吊物、硬質絕緣隔離等,同時應設專人監護),經本單位(縣公司級單位)分管領導批準后方可實施。
(2)目前尚有少數配變安裝在配電房內,無法采用吊車進行更換作業,此時使用傳統的人力更換方式(配變底部鋪墊鋼管或槽鋼,利用鋼釬和繩索更換),此時需要保證作業人員以及使用的工器具等保持與10千伏帶電部分的安全距離應保證在0.7米及以上且設專人監護。
控(kong)制措施
將配變(bian)跌落(luo)保險(xian)拉開后(hou),在配變(bian)高、低壓側分別裝設接地線(xian),鋪設鋼(gang)(gang)管、槽鋼(gang)(gang)時應放(fang)倒搬運,使用鋼(gang)(gang)釬(han)和(he)繩索時保證與10千伏帶電設備保證安全距離0.7米以上,作業時設專人監護。
(3)少數未經過配電網改造的配變,配變跌落保險至高壓樁頭之間的距離為3米左右。
控制(zhi)措施
可拉開配變跌落保險,云(yun)南變壓器(qi)廠家選擇大小合適的吊(diao)車,在確保(bao)與跌落保(bao)險(xian)上端帶電部分保(bao)持2米安全距離的情況下進行更換作業,現場應設專人監護,吊車車體采用不小于16平方毫米的多股軟銅線可靠接地。
(4)少數配變跌落保險上端與10千伏線路之間裝有隔離開關(刀閘)。
控制措施
依次(ci)拉開配(pei)變跌落保(bao)險、隔離(li)開關(刀閘(zha)),選(xuan)擇(ze)大小合適(shi)的吊(diao)車,在(zai)確保(bao)與(yu)隔離(li)開關(刀閘(zha))上端帶電部分保(bao)持2米安全距離的情況下進行更換作業,現場應設專人監護,吊車車體采用不小于16平方毫米的多股軟銅線可靠接地。
(5)吊車作業時,10千伏線路雖然已經停電,但吊臂、鋼絲繩等需要鄰近或穿越0.4千伏線路。
控(kong)制措(cuo)施
對需要穿(chuan)越的(de)0.4千伏線路或者與0.4千伏線路安全距離不足1.5米者,應停電、驗電、接地。
