1.變壓器的結構和基本原理。2.單相變壓器的空載運行。3.單相變壓器的負載運行。4.變壓器的參數整定。5.標幺值。6.變壓器的工作特性。7.三相變壓器。8.變壓器的并聯運行。9.其他用途的變壓器。

01、變壓器的結構和(he)基本原理

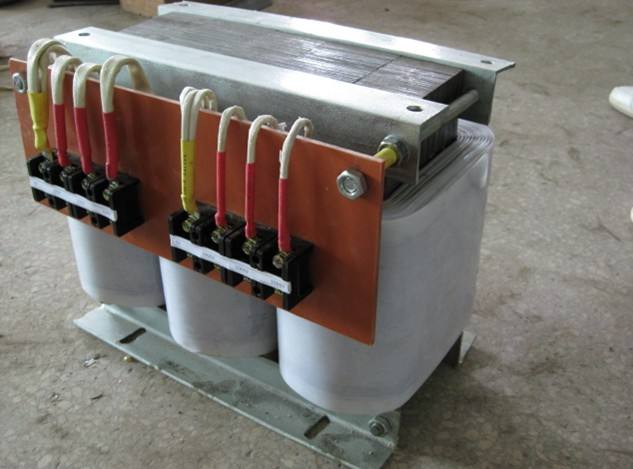

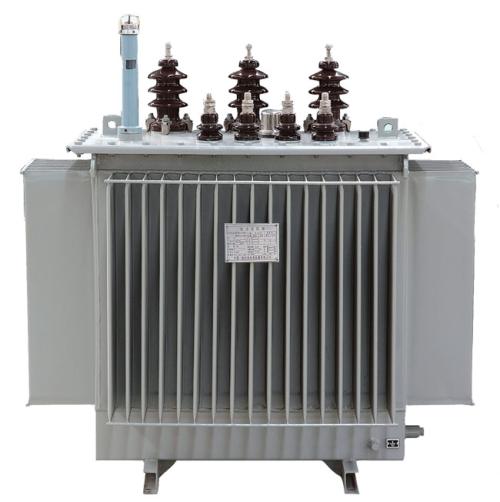

一.電壓器的主要結構部件：鐵芯 、繞組（線圈）、油箱和變壓器油、

二.基本工作原理

鐵芯上有N1和N2兩個繞組，兩組線圈產生電磁感應，并且通過線圈匝數之比達到升壓或降壓的目的。

三、變壓(ya)器的額(e)定(ding)值

1.額定容量Sn

2.額定電壓

3.額定電流

4.額定(ding)頻率

02、單(dan)相變(bian)壓器的空載運行

空(kong)載運行（變壓(ya)器）是指變壓(ya)器的一(yi)次繞(rao)(rao)組(zu)(zu)(zu)接(jie)入電(dian)(dian)源，二次繞(rao)(rao)組(zu)(zu)(zu)開路的工作狀態。此(ci)時(shi)，一(yi)次繞(rao)(rao)組(zu)(zu)(zu)中的電(dian)(dian)流稱為(wei)變壓(ya)器的空(kong)載電(dian)(dian)流。空(kong)載電(dian)(dian)流產(chan)生空(kong)載磁場。在主磁場（即(ji)同(tong)時(shi)交聯一(yi)、二繞(rao)(rao)組(zu)(zu)(zu)的磁場）作用下(xia)，一(yi)、二次繞(rao)(rao)組(zu)(zu)(zu)中便感應出電(dian)(dian)動(dong)勢。

變壓器空載運行，原邊會(hui)產生空載電流。

空載運行時要了解電(dian)(dian)動勢平(ping)衡方程式，等效(xiao)電(dian)(dian)路。

03、單相變壓器的負(fu)載運(yun)行

變壓器的負(fu)載運行是指一次(ci)繞(rao)組接上電(dian)源，二次(ci)繞(rao)組接有負(fu)載的運行形式。此時二次(ci)繞(rao)組便有電(dian)流i2流過，產生磁通勢i2ω2，該磁通勢將使鐵芯內的磁通趨于改變，使一次電流i1發生變化，但是由于電源電壓u1，為常值，故鐵芯內的主磁通Φm始終應維持常值，所以，只有當一次繞組新增電流△i1所產生的磁通勢ω1△i1和二次繞組磁通勢i2ω2相抵消時，鐵芯內主磁通才能維持不變，即：ω1△i1+ω2i2=0，稱為磁通勢平衡關系。變壓器正是通過一、二次繞組的磁通勢平衡關系，把一次繞組的電功率傳遞到了二次繞組，實現能量轉換。

變(bian)壓器(qi)的負載運行要了(le)解(jie)磁動(dong)式(shi)(shi)平衡方程(cheng)(cheng)式(shi)(shi)，電(dian)動(dong)式(shi)(shi)平衡方程(cheng)(cheng)式(shi)(shi)。了(le)解(jie)變(bian)壓器(qi)的折算方法(fa)(fa)，等(deng)效電(dian)路(lu)，相(xiang)量圖等(deng)相(xiang)關概(gai)念，方法(fa)(fa)和方程(cheng)(cheng)式(shi)(shi)。

04、變壓器的參數整定

在求(qiu)解變壓器的方程時要(yao)了解變壓器的各種(zhong)參數如(ru)源副邊的電阻、漏抗和激磁(ci)電阻。這些參數一般通過空載和短(duan)路實驗來測定。

一(yi)、變壓器的空載實驗(yan)

空載(zai)試驗通常(chang)在低壓(ya)側進行，即高壓(ya)側開路，低壓(ya)側加電壓(ya)進行測量。所得的Zm值也為折算到低壓側的量，對于降壓變壓器而言，即為折算到副邊的值，而等值電路或基本方程組中的 Zm 均為原邊的值，因此需將在副邊測得的 Zm值乘以是k的平方才為折算到原邊的值。

二、變壓器的短路實驗

短路(lu)試驗通常在(zai)高(gao)壓(ya)(ya)側進(jin)行(xing)，即低壓(ya)(ya)側短路(lu)，高(gao)壓(ya)(ya)側加電壓(ya)(ya)進(jin)行(xing)測量，所得(de) zk 為折算到高壓側的量，對于降壓變壓器而言，即為等效電路中的折算到原邊的量。

05、標幺值

某物(wu)理(li)量的(de)標么值(zhi)是其實(shi)際(ji)(ji)值(zhi)與(yu)所選(xuan)(xuan)定的(de)同單位的(de)基(ji)(ji)值(zhi)的(de)比值(zhi)。為使采用(yong)標么值(zhi)表達(da)的(de)基(ji)(ji)本方(fang)程(cheng)式與(yu)采用(yong)實(shi)際(ji)(ji)值(zhi)的(de)表達(da)式保持一(yi)致，變壓器各物(wu)理(li)量的(de)基(ji)(ji)值(zhi)選(xuan)(xuan)取原則是：電流、電壓選(xuan)(xuan)其額定值(zhi)為基(ji)(ji)值(zhi)，原邊用(yong) I1N 、 U1濘 ，副邊用 lzN ,UzN。

06、變壓器的工(gong)作特性

1.外(wai)特性(xing)

變壓器負載(zai)運行時(shi)，負載(zai)電(dian)流在(zai)原副邊漏阻抗的(de)壓降(jiang)導致變壓器的(de)副邊輸出電(dian)壓隨負載(zai)電(dian)流的(de)變化而(er)變化 。當原邊(bian)施以 U1n， fn 時，副邊 Uz 與其空載電壓 U20的差值對副邊額定電壓的百分數稱為電壓變化率（或稱電壓調整率)

2.效率特性

變壓(ya)器(qi)在運行時有短路損(sun)耗，空載損(sun)耗，可變損(sun)耗與不變損(sun)耗相等時變壓(ya)器(qi)的效(xiao)率最高。

07、三相變壓器

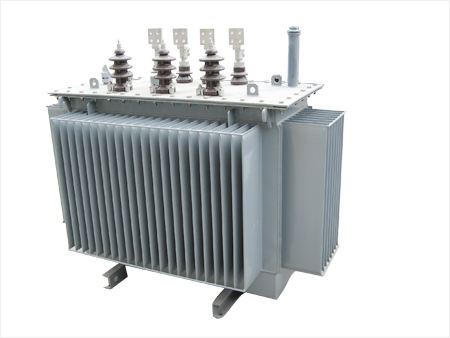

當三相(xiang)變(bian)壓(ya)器(qi)對稱運行時，原副邊三相(xiang)電壓(ya)、電流也對稱，所(suo)以可(ke)以只(zhi)取其中(zhong)任意一相(xiang)來分(fen)析(xi)(xi)即可(ke)。單相(xiang)變(bian)壓(ya)器(qi)的所(suo)有分(fen)析(xi)(xi)方法都適于三相(xiang)，只(zhi)是各量應取相(xiang)值 。

三相變壓器有四(si)種繞(rao)組聯接方法。星型和三角形的四(si)種組合。

08、變壓器(qi)的(de)并聯運行(xing)

并聯運行條件

（1）空載時并聯各變壓器副邊無環流 。 為此，應做到：

·各變壓器的聯結組必須相同；

·各變(bian)壓(ya)器原(yuan)副邊額定電壓(ya)應分別相等(deng)，即變(bian)比相等(deng)。

（2）負載時，各變壓器所承擔的負載電流應按其額定容量成比例分配。為此，各變壓器用標么值表示的短路阻抗應相等。

（3）負載時，各變壓器副邊電流應同相位，使總負載電流一定時各變壓器所分擔的負載電流最少。為此，各變壓器的短路電抗與短路電阻之比應相等。

09、其他(ta)用途的(de)變(bian)壓器

其他(ta)的變壓器類(lei)型有

1.自(zi)耦變壓器

2.儀用(yong)互(hu)(hu)感(gan)器：電(dian)流(liu)互(hu)(hu)感(gan)器，電(dian)壓互(hu)(hu)感(gan)
