在我們日常生活中,我們總是會使用到配電柜,但是在我們使用時,我們需要去安裝配電柜,那么我們在安裝的時候對配電柜的安裝要求與規范有哪些呢?下邊就是我們云南配電柜小編為大家總結了以下的幾點關于安裝配電柜的要求及它的規范,希望能夠幫助到大家!
一、安裝前對準備工作的檢查(cha)
在安(an)裝(zhuang)前,應(ying)(ying)檢查進(jin)場(chang)道路是否暢通,必要時(shi)應(ying)(ying)修建簡易運輸通道與各安(an)裝(zhuang)點(dian)連接,施(shi)工場(chang)地布置應(ying)(ying)滿(man)足(zu)安(an)全(quan)文明施(shi)工的(de)要求(qiu)。同時(shi)還應(ying)(ying)檢查施(shi)工機(ji)(ji)具狀況,確保機(ji)(ji)具狀態良好。高壓設(she)備到達現場(chang)前,配電室、電纜溝、基礎槽鋼應(ying)(ying)已完全(quan)竣工。
(1)配電室(shi)(shi):土建單位已(yi)經完(wan)(wan)成配電室(shi)(shi)的施工,室(shi)(shi)內裝飾裝修已(yi)全(quan)部(bu)完(wan)(wan)工,室(shi)(shi)內電纜溝已(yi)按設(she)計要(yao)求(qiu)全(quan)部(bu)完(wan)(wan)工,配電室(shi)(shi)符合移交(jiao)條件。
(2)基礎:槽鋼安(an)放位置要與(yu)配電室(shi)預留的(de)設備(bei)風(feng)道相對應,設備(bei)離墻的(de)最小距離必須滿(man)足規(gui)范(fan)和設計的(de)要求。
(3)設備到達現場:若(ruo)配電(dian)室、基礎(chu)未建(jian)好(hao),設備要有臨時存放的位(wei)置,且必須做(zuo)好(hao)防雨措施。
(4)配電箱應安裝在安全、干燥、易操作的場所。配電箱安裝時,其底口距地一般為1.5m;明裝時底口距地1.2m;明裝電度表板底口距地不得小于1.8m。在同一建筑物內,同類盤的高度應一致,允許偏差為10mm。
二、安裝:
1、各配電房(fang)門窗須嚴密,房(fang)內清潔。
2、配電(dian)盤安裝穩固。盤內(nei)設備與各構件間連接牢固。
3、盤、柜的接地應牢固良好。裝有電器的可開啟的盤、柜門,應以軟(ruan)導(dao)線與(yu)接地的金屬(shu)構架可靠連接。
4、端子箱安裝(zhuang)應(ying)牢固,封(feng)閉良好,安裝(zhuang)位置應(ying)便(bian)于檢查,成列安裝(zhuang)時,應(ying)排列整(zheng)齊。

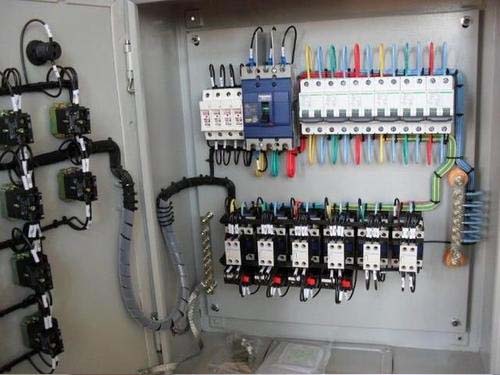

5、配(pei)電盤內布線要橫平豎直,螺絲不能有松動(dong),線頭接觸(chu)良(liang)好。
6、盤內各元件固定可靠無松動(dong),觸頭無氧化,無毛刺。
7、二(er)次(ci)回(hui)路的連接件均(jun)應采用銅質制品。接線的具(ju)體要求:
(1)電氣回(hui)路的連接(螺栓連接、插接、焊(han)接等(deng))應牢固(gu)可靠。
(2)電纜芯(xin)線和所配導線的端部(bu)均應(ying)標明其回路(lu)編號;編號應(ying)正確,字跡(ji)清晰且不易脫(tuo)色。
(3)配線整齊、清晰(xi)、美觀(guan);導線絕緣良(liang)好(hao),無損傷(shang)。
(4)盤、柜內的(de)導線不應有接(jie)頭。
(5)每(mei)個端子板的每(mei)側接(jie)線一般為一根(gen),不得超過兩根(gen)。
8、400伏及以下的(de)二次回路(lu)的(de)帶電(dian)(dian)體之間(jian)或(huo)帶電(dian)(dian)體與接(jie)地間(jian),其電(dian)(dian)氣間(jian)隙應符合規范和設(she)計要求(qiu)。
9、使(shi)用于連接可動(dong)部位(wei)(門上電(dian)器(qi)、控制臺板(ban)等)的(de)導線尚應符(fu)合下列要求:
(1)應采用多(duo)股軟導線,敷設時應有適當余度。
(2)線束(shu)應有加強絕緣層(如外(wai)套(tao)塑料管等)。
(3)與(yu)電器連接時(shi),端部應絞緊(jin),不得松散,斷(duan)股。
(4)在可動部位兩端,應(ying)用卡子固定(ding)。
10、引進盤、柜(ju)內的控制電纜(lan)及其芯線應符合下列要求(qiu):
(1)引進盤、柜的電纜(lan)應(ying)排列整齊,避(bi)免交叉,并應(ying)固(gu)定牢固(gu),不使所(suo)接的端(duan)子板受到機械(xie)應(ying)力。
(2)鎧裝電纜(lan)的鋼帶不(bu)應進入盤、柜內;鎧裝鋼帶切斷(duan)處的端部(bu)應扎(zha)緊;
(3)用(yong)于晶(jing)體(ti)管保護(hu)、控制等邏輯(ji)回路(lu)的控制電(dian)纜(lan),當(dang)采(cai)用(yong)屏(ping)蔽(bi)電(dian)纜(lan)時,其屏(ping)蔽(bi)層應(ying)(ying)予接地(di);如不(bu)采(cai)用(yong)屏(ping)蔽(bi)電(dian)纜(lan)時,則(ze)其備用(yong)芯線應(ying)(ying)有(you)一根接地(di);
(4)橡膠絕(jue)緣芯(xin)線應有(you)外套絕(jue)緣管保(bao)護;
(5)盤、柜內的電纜芯線(xian),應(ying)按(an)垂直(zhi)或水平有規律(lv)地配置,不得任(ren)意歪斜交叉連接;備用芯應(ying)留有適當余度。
11、在(zai)絕緣(yuan)導(dao)線可能遭到(dao)油(you)類污蝕的地方,應采用耐油(you)的絕緣(yuan)導(dao)線,或采取防油(you)措施(shi)。
12、配(pei)電裝(zhuang)置的安全(quan)技(ji)術要求:
(1)兩(liang)路及以上電源供電時,各路電源與聯絡開(kai)關(guan)之間應裝(zhuang)設聯鎖(suo)裝(zhuang)置(受供電部門調(diao)度者除外)。
(2)千伏室內成套設備的(de)隔離(li)開關和相應(ying)的(de)斷路器(qi)之間應(ying)裝有聯鎖裝置。
(3)配電(dian)裝置(zhi)的相色排列(lie)(lie)應符合下(xia)列(lie)(lie)規(gui)定:
1.同一配電(dian)裝置內各回路相色排列(lie)應一致(zhi)。
2.硬母線(xian)應涂色(se),其色(se)別(bie)為:a 相黃色(se);b相綠(lv)色(se);c 相紅色(se);零(ling)線(xian)黑色(se)。
3.軟母線應標明相(xiang)別。
4.配電(dian)裝置間隔內的導線應留有(you)懸掛(gua)臨(lin)時接地線的位置,此(ci)處不應涂(tu)相色漆。
13、端子板的安裝應符合下列要求:
(1)端子(zi)板應無(wu)損壞,固定牢靠(kao),絕緣良好(hao)。
(2)端子板應便(bian)于更換且接線方便(bian)。
(3)回路(lu)電壓超(chao)過(guo)400伏(fu)時,端(duan)子板應有(you)足夠的絕緣并涂以(yi)紅色標志。

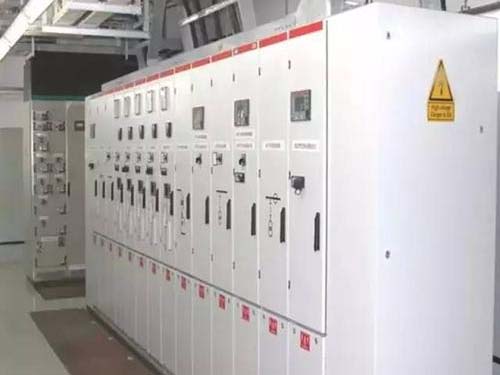

云南思輝電氣:高低壓開關柜顧名思義就是接高壓或低壓線纜的設備,一般供電局、變電所都是用高壓柜,然后經變壓器降壓再到低壓柜,低壓柜再到各個用電的配電箱,就是把一些開關斷路器之類保護器件組裝成一體的電氣設備,在電力設備中有著重要的作用。
