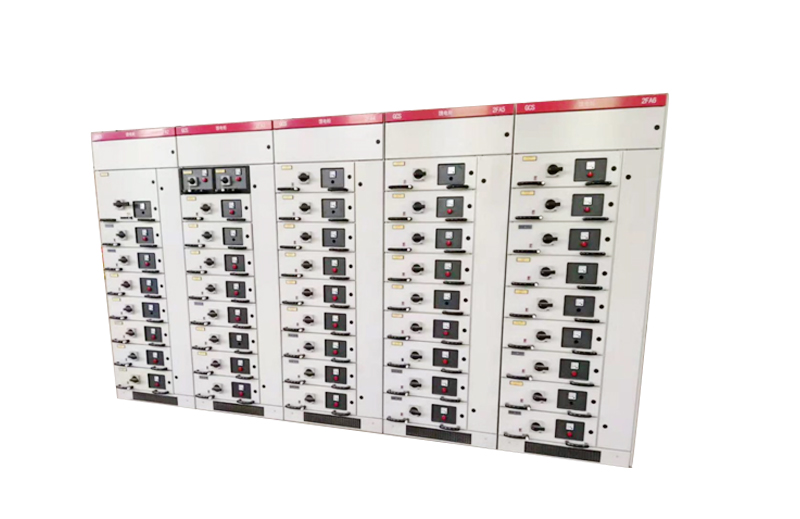

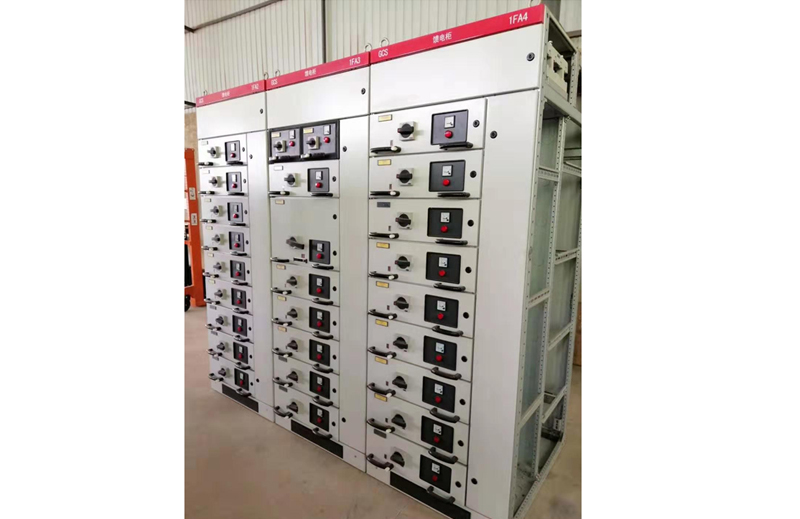

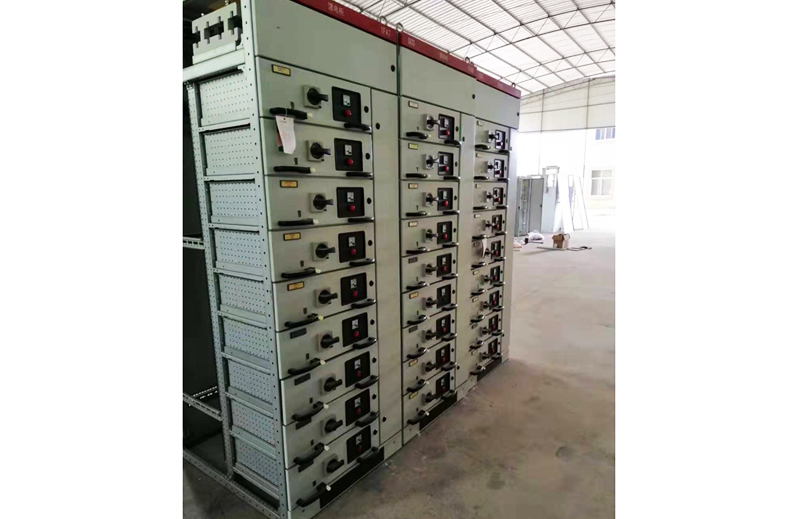

產品介紹

抽出式開關柜GCS裝置是根據電力部、廣大電力用戶及設計部門的要求，為滿足不斷發展的電力市場對增容、計算機接口、動力集中控制、方便安裝維修、縮短事故處理時間等需要，本著安全、經濟、合理、可靠的原則設計的新型低壓抽出式開關柜。產品具有分段、接通能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性實用性強、結構新穎、防護等級高等特點。可以作為低壓抽出式開關柜的換代產品使用。適用于發電廠、變電所、石油化工部門、廠礦企業、高層建筑等低壓配電系統的動力、配電(PC)和電動機控制中心(MCC)、電容補償等的電能轉換、分配與控制用。在大單機容量的發電廠、大規模石化等行業的低壓動力控制中心和電動機控制中心等電力使用場合時能滿足也計算機接口的特殊需要。

功能特點

1、一(yi)(yi)個(ge)抽(chou)屜為一(yi)(yi)個(ge)獨立功能單(dan)元；

2、抽屜分為二(er)分之一單(dan)(dan)元、一單(dan)(dan)元、二(er)單(dan)(dan)元、三單(dan)(dan)元四個尺寸系列，回(hui)路的(de)電流在630A及以下。一個單(dan)(dan)元抽屜的(de)尺寸為160（高(gao)）x 560 (寬) x 407(深)，二(er)分之一單(dan)(dan)元抽屜的(de)寬為280，二(er)單(dan)(dan)元、三單(dan)(dan)元僅以高(gao)度做二(er)倍(bei)、三倍(bei)的(de)變化(hua)，其余尺寸均同(tong)一單(dan)(dan)元；

3、功能單(dan)元的抽屜可以方便(bian)的實現(xian)互換；

4、裝置的(de)每柜內可以配置9個一(yi)單(dan)元的(de)抽屜(ti)或11個二分之一(yi)單(dan)元的(de)抽屜(ti)；

5、抽屜進出線根據回路電(dian)流大小采(cai)用了同(tong)片(pian)數的同(tong)一規范片(pian)式接插(cha)件(jian)，一般一片(pian)接插(cha)件(jian)≤200A；

6、二分之一抽屜與電(dian)纜的轉(zhuan)接(jie)(jie)，采(cai)(cai)用(yong)背板式(shi)(shi)結構轉(zhuan)接(jie)(jie)件。單元(yuan)抽屜與電(dian)纜室的轉(zhuan)接(jie)(jie)采(cai)(cai)用(yong)棒式(shi)(shi)結構的轉(zhuan)接(jie)(jie)件；

7、抽(chou)屜面板有合、斷、試驗(yan)、抽(chou)出等(deng)位置(zhi)的明(ming)顯標志，抽(chou)屜設有機械聯(lian)鎖裝(zhuang)置(zhi)；

8、饋(kui)線柜和(he)電動機控制(zhi)柜設有專(zhuan)用的電纜隔室(shi)，功能單(dan)元室(shi)與電纜隔室(shi)內(nei)電纜的連接(jie)(jie)通過轉接(jie)(jie)件(jian)或轉接(jie)(jie)銅排實(shi)現，既提高(gao)了(le)電纜的使用可(ke)(ke)靠(kao)性，又(you)極大的方便(bian)了(le)用戶對電纜的安裝與維修。電纜室(shi)有二個寬(kuan)度尺寸（240mm和(he)400 mm）可(ke)(ke)供選(xuan)用，視電纜數(shu)量，截面和(he)用戶對安裝維修方便(bian)的要求(qiu)而定；

9、裝置的(de)(de)功(gong)能(neng)單(dan)元輔助接點(dian)對數一單(dan)元及以(yi)上的(de)(de)為(wei)32對，1/2單(dan)元的(de)(de)為(wei)20對，能(neng)滿足自動化用戶和與(yu)計算(suan)機接口的(de)(de)需(xu)要；

10、考慮到干式變壓器使用的普通性、安全性和油浸變壓器的經濟性，裝置既可以方便地與干式變壓器組成一個組列。也可以與油浸變壓器低壓母線方便連接；

11、以(yi)抽(chou)屜為主體，同時具有抽(chou)出(chu)式和(he)固定式，可以(yi)混合(he)組(zu)合(he)，任意選用；

12、裝置按三(san)相(xiang)四線制或三(san)相(xiang)五線制設(she)計(ji)(ji)，設(she)計(ji)(ji)部(bu)門和用(yong)戶可以方便的(de)選用(yong)PEN或PE+N方式；

13、防護等(deng)級(ji)為IP30、IP40。

使(shi)用條(tiao)件

1、周圍空氣溫度(du)不高(gao)于+40℃，不低于-5℃。24小時內平(ping)均溫度(du)不得(de)高(gao)于+35℃，超(chao)過時，需根據實際情況降容(rong)運行；

2、戶(hu)內(nei)使用，使用地點的海拔高度不得超(chao)過3000m；

3、周(zhou)圍(wei)空(kong)氣相(xiang)對(dui)濕度(du)在最高溫(wen)(wen)度(du)為+40℃時(shi)不超(chao)過(guo)50%，在較(jiao)低溫(wen)(wen)度(du)時(shi)允許(xu)有較(jiao)大的(de)(de)相(xiang)對(dui)濕度(du)：如+20%時(shi)為90%，應考慮到由于溫(wen)(wen)度(du)的(de)(de)變化可能(neng)會(hui)偶然產生凝露的(de)(de)影響；

4、裝置(zhi)安裝時與垂直面的(de)傾斜(xie)度不超過5°，且整(zheng)組柜列相對(dui)平整(zheng)(符合GBJ232-82標準(zhun))；

5、裝置(zhi)應安裝在(zai)無(wu)劇烈震動和(he)沖擊以(yi)及不足以(yi)使電器元件受(shou)到不應有腐蝕的場所。
