產品介紹

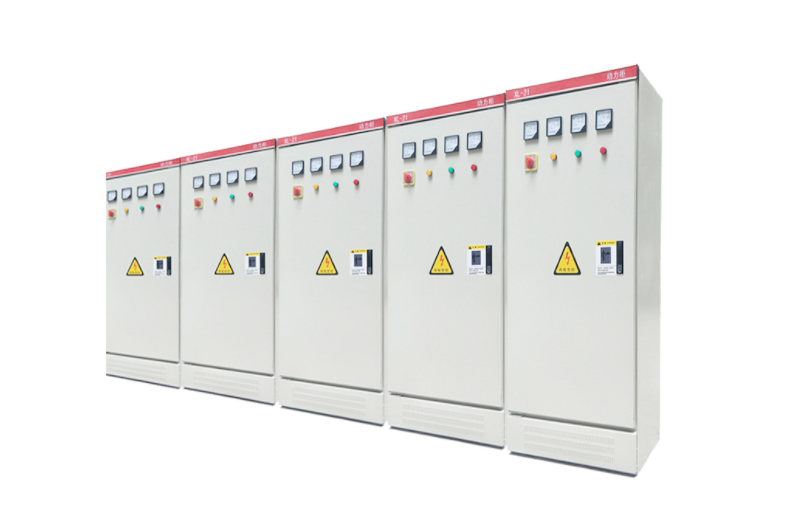

XL-21動力配電柜屬于戶內裝置，靠墻安裝，屏前檢修。適用于發電廠及工礦企業，交流電壓500V及以下的三相三線、三相四線、三相五線制系統，作動力照明配電之用。

產品結構

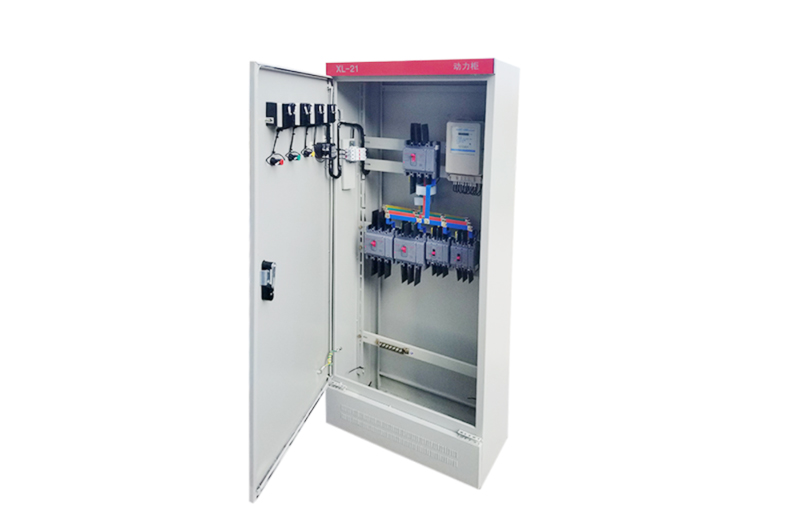

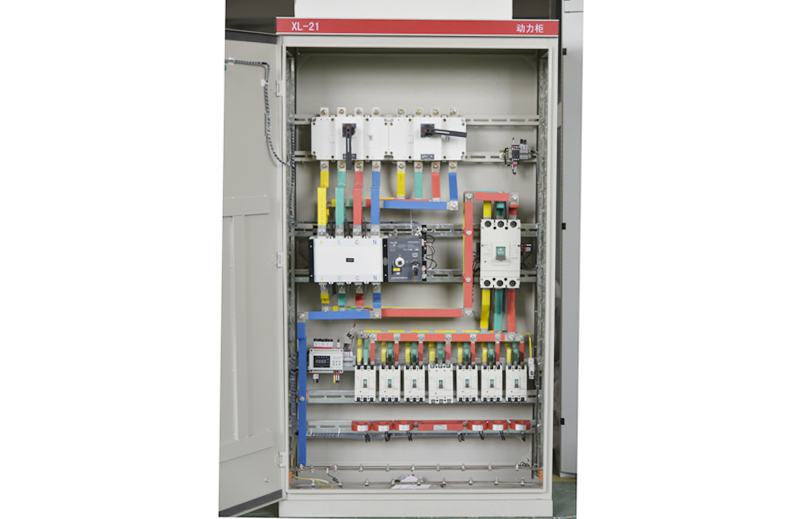

XL-21動力配電柜系戶內靠墻安裝，單面前開門的配電裝置。其基本結構采用鋼板彎制及角鋼焊接而成。前右側可裝設刀開關操作手柄，作為電源切斷與接通操作之用，箱門上可裝設操作按鈕、指示燈及顯示儀表，打開箱后配電箱內部設備全為敞露，便于檢修維護。本配電箱裝有空氣斷路器，熔斷器作為短路保護外，還裝有接觸器和熱繼電器。門與殼體均焊有接地螺釘，確保殼體與地連接可靠。

使用條件

1、環境溫度：-50℃~+40℃，且24H內(nei)的平均溫度不超過+36℃；

2、海拔高度：不超(chao)過(guo)3000m；

3、相對濕(shi)度(du)(du)：在周(zhou)圍空氣濕(shi)度(du)(du)為+40℃時(shi)不(bu)超過(guo)50%；在較(jiao)低濕(shi)度(du)(du)下可(ke)以(yi)有較(jiao)高的(de)(de)相對濕(shi)度(du)(du)（如：+20℃時(shi)為90%），考慮到溫度(du)(du)的(de)(de)變化 ，允許產(chan)生適度(du)(du)的(de)(de)凝霜；

4、設備(bei)安裝時與垂直面的傾斜度(du)應不(bu)超過5℃，設備(bei)應安裝在無劇(ju)烈震動、無沖擊及無腐蝕(shi)的場所。
