產品介紹

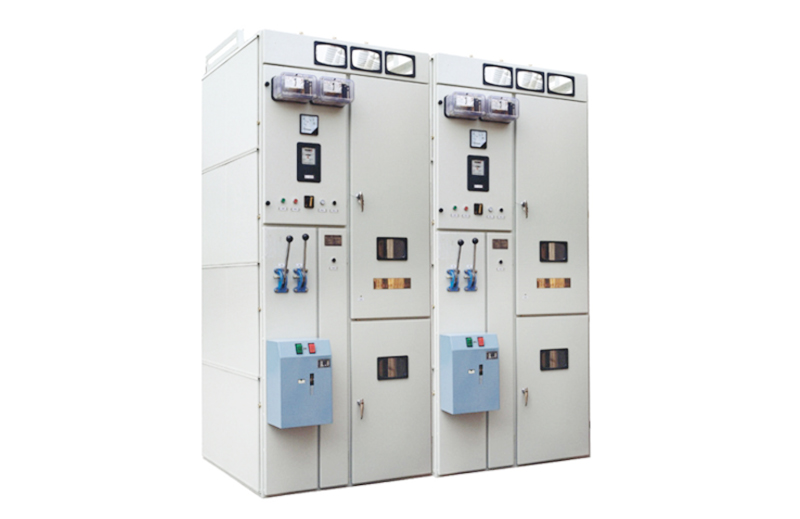

GG-1A高壓開關柜固定式開關柜五防閉鎖高壓成套開關柜系開啟式結構,基本骨架用角鋼焊接而成,用薄鋼板壓制成前后門、面板、側板。柜內用薄鋼板分隔開、有隔離開關室、斷路器室、繼電器室、端子箱室等,主母線水平位置在頂部支持絕緣子上。柜體內部空間大,間隙合理,具有安裝、維修方便,運行安全、可靠等特點。防誤采用程序鎖或機械聯鎖等形式,完全能滿足 “ 五防 ” 要求。適用于三相交流 頻率 50HZ 、額定電壓 3-12KV 、額定電流至 3150A 的單母線及單母線分段系統中作為接受、分配電能之用。一次方案完整,可以滿足各種配電系統的需要。
符合標準
1、3~35kV 交流(liu)金屬封閉開關設備(bei) GB3906
2、交流金屬(shu)封閉開關設備(bei)和控制設備(bei) IEC60298
技術參數
名稱 | 單位 | 參數 |
額定電壓 | kV) | 3 、 6 、 10 |
最高工作電壓 | kV | 11.5 10 |
額定(ding)電流(liu) | A | 400 、 600 、 1000 、 1250 、 2000 、 3000 |
額(e)定短路開斷電流 ( 最大 ) | kA | 31.5 |
動穩定電流 kA( 峰值 ) | kA | 80 |
4 秒熱穩定電流 ( 最(zui)大 ) | kA | 31.5 |
操動方(fang)式(shi) | 彈簧儲能、電磁操動(dong)機構(gou) |
