產品介紹

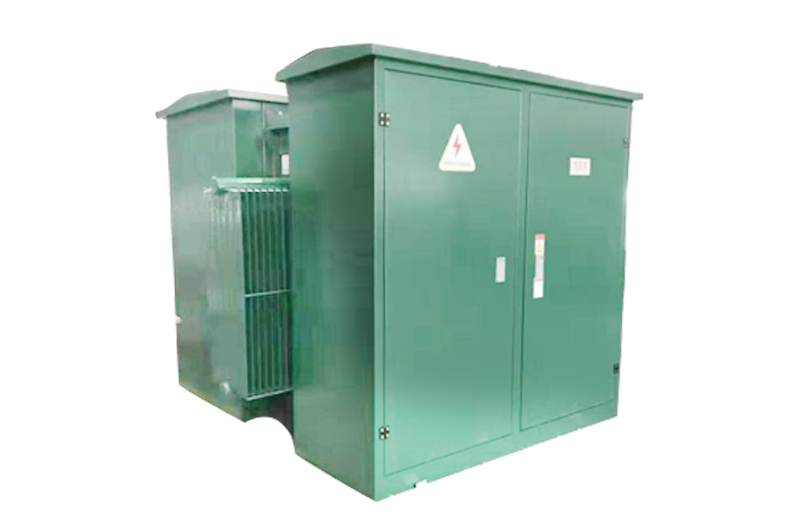

品字型美式箱變體主要由底座、側板、隔板、門和頂蓋等部分組成，箱體內分為高壓室 、變壓室和低壓室。美式箱變是將變壓器器身、高壓負荷開關、熔斷器等元件一同放在變壓器油箱內,因浸在油中,元件體積大為縮小,結構更為緊湊,安裝方便、靈活。全絕緣、全密封結構、安全可靠、操作方便、免維護。廣泛應用于住宅小區、高業中心、廠礦企業、機場、車站、學校等場所。

功能特點

1、結構緊湊、體積小(xiao)、安裝方(fang)便、靈活；

2、全絕緣(yuan)、全密封結(jie)構、安全可靠、免(mian)維護(hu)，可靠保護(hu)人身安全；

3、高壓側采用雙(shuang)熔斷器(qi)保(bao)護，其(qi)中(zhong)插入式(shi)熔斷器(qi)熔絲為雙(shuang)敏熔絲(溫度、電流)、后(hou)備(bei)熔斷器(qi)為限流熔斷器(qi)，降低了運行成本(ben)；

4、高(gao)壓進線采用電(dian)纜接插件結構，全(quan)(quan)絕(jue)緣、安全(quan)(quan)可靠、操(cao)作(zuo)方便；

5、既可用(yong)于(yu)環(huan)網(wang)，又可用(yong)于(yu)終(zhong)端，轉換十分方便，提高(gao)了供(gong)電的(de)可靠性；

6、變壓器為三相三柱或三相五柱等結構，鐵芯采用階梯接縫工藝或卷鐵芯工藝，噪聲低、損耗低、抗短路和過載能力強；

7、采用真空干燥和真空注油的特(te)殊工藝，我公司將用在(zai)110kV產(chan)品的此工藝延伸到10kV產(chan)品，為提高(gao)產(chan)品質量提供(gong)有力(li)保(bao)障；

8、箱(xiang)體可根據運行環(huan)境的要求采用防(fang)腐設計和特殊(shu)噴漆處理，具有"三防(fang)"功能(neng)，即防(fang)凝露(lu)、防(fang)鹽(yan)霧、防(fang)霉菌的功能(neng)，并(bing)能(neng)滿足高(gao)溫、高(gao)濕環(huan)境下的防(fang)腐要求。

使(shi)用條件

1、安(an)裝地點：戶外(wai)；

2、海拔高(gao)度(du)不超過(guo)3000M；

3、環境溫(wen)度：-25℃~+25℃；

4、相對(dui)濕度：日平均值不大于95%，月平均值不大于90%；

5、離(li)地面高10M處維(wei)持(chi)10min的(de)平均(jun)最大風速(su)：35m/s；

6、安裝場所:無(wu)火災、爆炸危(wei)險(xian)、化學腐(fu)蝕、嚴重污(wu)染的以及劇烈震動場所；

7、防震(zhen)水(shui)平：水(shui)平加(jia)速(su)度(du)0.4m/s2，垂直加(jia)速(su)度(du)0.15m/s2。

技術參數
